Name: マニュアル ラチェットブロック R60 シングル
SKU: 370332

ラチェットブロック ABR45mm / MBR60mm
・Ø5mmのDerlin®ボールベアリングとØ45mmのカーボンファイバーで強化されたシーブ
・シーブは荷重が増えると自動でフリー回転からラチェットに切り替わります。切り替え重量はシーブ内の
　調節ネジを六角棒レンチで調節することで変更することが出来ます。（ページ下部参照）

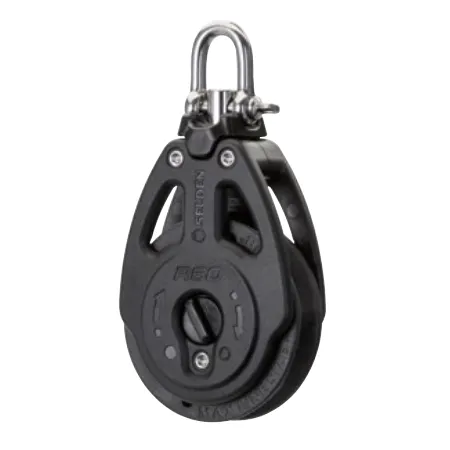

マニュアルラチェットブロックR60の特徴
・Ø5mmのDelrin®ボールベアリングとØ60mmのカーボンファイバーで強化されたシーブ
・フリー回転とラチェットの切り替えは手動で行います。（ページ下部参照）

ラチェットの仕組みと調整方法

オートマチックラチェットブロック
荷重が小さいときはラチェットがリリースされシーブは左右どちらにも回転し（下図左）、大きな荷重がかかるとラチェットが作動しシーブは一方向にのみ回転します（下図右）

ラチェット調節（オートマチックラチェットブロック）
下写真のように、六角棒レンチでシーブ内の調節ネジを回してラチェットがオンになる荷重を調整することが出来ます。

マニュアルラチェットブロック
中央部のグレーのつまみを回してラチェットのオン、オフを切り替えます。

シャックルの固定器具（オートマチックラチェットブロック）

ARB 45

オートマチックラチェットブロック（ARB45）にはシャックル固定用の専用器具が付属しています。
この器具でシャックルを0°あるいは90°に固定することができます。
また、器具を取り外すとシャックルは360°自由に回転します。

品　　番	形　　　　式	重　量 (g)	安全荷重 (kg)	最大荷重 (kg)	最大ロープ径 (mm)	シャックル（Ømm）
404-401-01R	ｼﾝｸﾞﾙ	64	150	300	8	4

R60

品番	形式	重量（g)	安全荷重(kg)	破断強度(kg)	最大ロープ径(mm)	シャックル（φmm）
406-350-01R	シングル	121	250	500	10	5
406-350-02R	シングルベケット	132	250	500	10	5
406-301-03R	シングルカム	172	120	240	10	5
406-301-04R	シングルベケットカム	283	240	480	10	5
406-301-05R	シングルチーク（時計回り）	91	250	500	10	3×M6（付属しません）
406-301-06R	シングルチーク（反時計回り）	91	250	500	10	3×M6（付属しません）
406-301-07R	フィドル	147	500	1000	10	5
406-301-08R	トリプルカム	534	600	1200	10	5
406-301-09R	トリプルベケットカム	545	720	1440	10	5
406-301-10R	フィドルベケット	177	500	1000	10	5
406-301-12R	フィドルカム	298	360	720	10	5
406-301-13R	フィドルベケットカム	318	480	960	10	5
